LA PRESIÓN



Presión Absoluta

Es la presión de un fluido medido con referencia al vacío perfecto o cero absoluto. La presión absoluta es cero únicamente cuando no existe choque entre las moléculas lo que indica que la proporción de moléculas en estado gaseoso o la velocidad molecular es muy pequeña. Este termino se creo debido a que la presión atmosférica varía con la altitud y muchas veces los diseños se hacen en otros países a diferentes altitudes sobre el nivel del mar por lo que un termino absoluto unifica criterios.

Presión Atmosférica

El hecho de estar rodeados por una masa gaseosa (
aire), y al tener este aire un peso actuando sobre la tierra, quiere decir que estamos sometidos a una presión (atmosférica), la presión ejercida por la atmósfera de la tierra, tal como se mide normalmente por medio del barómetro (presión barométrica). Al nivel del mar o a las alturas próximas a este, el valor de la presión es cercano a 14.7 lb/plg2 (101,35Kpa), ,disminuyendo estos valores con la altitud.




video





Presión Manométrica

Son normalmente las presiones superiores a la atmosférica, que se mide por medio de un elemento que se define la diferencia entre la presión que es desconocida y la presión atmosférica que existe, si el valor absoluto de la presión es constante y la presión atmosférica aumenta, la presión manométrica disminuye; esta diferencia generalmente es pequeña mientras que en las mediciones de presiones superiores, dicha diferencia es insignificante, es evidente que el valor absoluto de la presión puede abstenerse adicionando el valor real de la presión atmosférica a
la lectura del manómetro: La presión puede obtenerse adicionando el valor real de la presión atmosférica a la lectura del manómetro.

Presión Absoluta = Presión Manométrica + Presión Atmosférica.

Tipos de Medidores de Presión:

  • Mecánicos
  • Electromecánicos
  • Neumáticos
  • Electrónicos


Medidores Mecánicos :


Se dividen en:

Elementos primarios de medida directa: Que miden la presión comparándola con la ejercida por un liquido de densidad y altura conocidas (barómetro de cubeta, manómetro de tubo en U, manómetro de tubo inclinado, manómetro de toro pendular, manómetro de campana).

Elementos primarios elásticos: Que se deforman por la presión interna del fluido que contienen.Los elementos primarios elásticos mas empleados son: el tubo Bourdon, el elemento en espiral, el helicoidal, el diafragma y el fuelle.

El tubo Bourdon es un tubo de sección elìstica que forma un anillo casi completo, cerrado por un extremo. AI aumentar la presión en el interior del tubo, éste tiende a enderezarse y el movimiento es transmitido a la aguja indicadora, por un sector dentado y un piñón. La Iey de deformación del tubo Bourdon es bastante compleja y ha sido determinada empíricamente a través de numerosas observaciones y ensayos en varios tubos.
El material empleado normalmente en el tubo Bourdon es de
acero inoxidable, aleación de cobre o aleaciones especiales como hastelloy y monel.

El elemento en espiral se forma arrollando el tubo Bourdon en forma de espiral alrededor de un eje común, y el helicoidal arrollando mas de una espira en forma de hè1ice. Estos elementos proporcionan un desplazamiento grande del extremo libre y por ello, son ideales para los registradores.

El diafragma consiste en una o varias capsulas circulares conectadas rigidamente entre si por soldadura, de forma que al aplicar presión, cada capsula se deforma y la suma de los pequeños desplazamientos es amplificada por un juego de palancas. El sistema se proyecta de tal modo que, al aplicar presión, el movimiento se aproxima a una relacion lineal en un intervalo de medida lo mas amplio posible con un minimo de histèresis y de desviación permanente en el cero del instrumento.
El material del diafragma es normalmente aleacion de niquel o inconel x. Se utiliza para pequeñas presiones.

El fuelle es parecido al diafragma compuesto, pero de una sola pieza flexible axialmente, y puede dilatarse o contraerse con un desplazamiento considerable.
Hay que señalar que los elementos de fuelle se caracterizan por su larga duración, demostrada en
ensayos en los que han soportado sin deformación alguna millones de ciclos de flexión. El material empleado para el fuelle es usualmente bronce fosforoso y el muelle es tratado térmicamente para mantener fija su constante de fuerza por unidad de compresiòn. Se emplean para pequeñas presiones.

Los medidores de presión absoluta consisten en un conjunto de fuelle y muelle opuesto a un fuelle sellado al vacio absoluto. El movimiento resultante de la unión de los dos fuelles equivale a la presión absoluta del fluido. El material empleado para los fuelles es latón o acero inoxidable. Se utilizan para la medida exacta y el control preciso de bajas presiones, a las que puedan afectar las variaciones en la presión atmosférica. Por ejemplo, en el caso de emplear un vacuometro para el mantenimiento de una presión absoluta de 50 mm de mercurio en una columna de destilación, el punto de consigna seria de 710 mm, con una presión atmosférica de 760 mm. Si la presión atmosférica cambiase a 775 mm cl vacuometro indicaría: 710 + 15 = 725 mm con lo cual la presión absoluta en la columna sería controlada a 50 + 15 = 65 mm, es decir, a un 30 % más de la deseada.
En la medida de presiones de fluidos corrosivos pueden emplearse elementos primarios elásticos con
materiales especiales en contacto directo con el fluido. Sin embargo, en la mayoría de los casos es más económico utilizar un fluido de sello cuando él fluido es altamente viscoso y obtura el elemento (tubo Bourdon, por ejemplo), o bien, cuando la temperatura del proceso es demasiado alta. Tal ocurre en la medición de presión del vapor de agua en que el agua condensada aísla el tubo Bourdon de la alta temperatura del vapor figura :


Se emplean asimismo sellos volumétricos de diafragma y de fuelle figura b y c que contienen un liquido incompresible para la transmisión de la presión.














Tabla 2 elementos mecanicos




















Medidores Electromecanicos:


Transmisores electrónicos de equilibro de fuerza: Para este tipo de medidores se utiliza un transmisor electrónico que genera una señal en base a la posición de un sensor. La posición del sensor determina la presión ejercida sobre la misma.

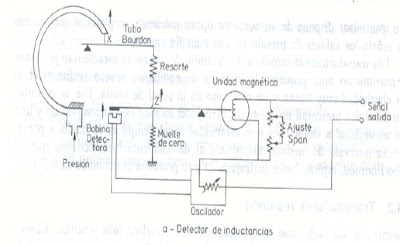

Detector de Inductancias



















Resistivos En este tipo de Transductores se aprovecha un cambio de resistencia (del sensor o del circuito en que esta) para medir la presión del sistema. Para esto el puente de Wheastone es muy utilizado.

















Magnéticos Existen dos tipos de Transductores Magnéticos:

  • Transductores de inductancia variable
  • Transductores de reluctancia variable

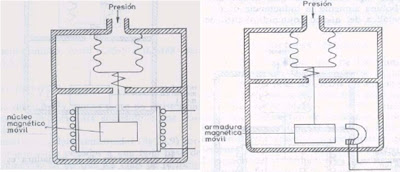

Inductancia Variable Núcleo Magnético en un Campo electromagnético (fig.1)

Reluctancia Variable Núcleo Magnético en un Campo Magnético (fig.2)


Capacitivos: Se basan en la variación de capacidad que se produce en un condensador al desplazarse una de sus placas por la aplicación de presión. La placa móvil tiene forma de diafragma y se encuentra situada entre dos placas fijas.

Pueden ser de dos tipos:
  • Capacidad fija
  • Capacidad variable

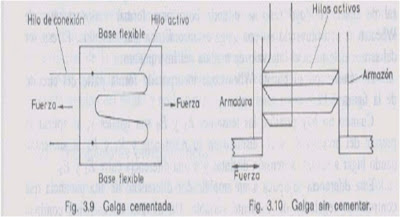

Galgas Extensométricas Se basan en la variación de longitud y de diámetro, por lo tanto de resistencia, que tiene lugar cuando un hilo de resistencia se encuentra sometido a una tensión mecánica por la acción de una presión.

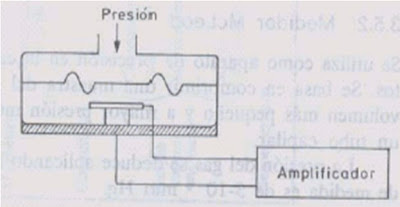

Piezoeléctricos Son materiales cristalinos que, al deformarse físicamente por la acción de una presión, general una señal eléctrica.















Medidores Neumáticos:

  • Utilizan elementos mecánicos con desplazamiento de gases


Medidores Electrónicos de Vacío:


Transductores Mecánicos de Fuelle y Diafragma Trabajan en forma diferencial entre la presión atmosférica y la del proceso. Pueden estar compensados con relación a la presión atmosférica y calibrados en unidades absolutas.

Medidor McLeod Se utiliza como aparato de precisión en la calibración de los restantes instrumentos. Se basa en comprimir una muestra del gas de gran volumen conocido a un volumen mas pequeño y a mayor presión mediante una columna de mercurio en un tubo capilar.
Transductores Térmicos Se basan en el principio de la proporcionalidad entre la energía disipada desde la superficie caliente de un filamento calentado por una corriente constante y la presión del gas ambiente cuando el gas esa a bajas presiones absolutas.
  • Transductor térmico de termopar
  • Transductor Pirani
  • Transductor bi-metálico.
Transductor térmico de termopar Contiene un filamento en V que lleva incorporado un pequeño termopar. Al pasar una corriente constante a través del filamento, su temperatura es inversamente proporcional a la presión absoluta del gas.


Transductor Pirani Utiliza un circuito de puente de Wheastone que compara las resistencias de dos filamentos de tungsteno, uno sellado en alto vacío en un tubo y el otro en contacto con el gas medido y por lo tanto pierde calor de conducción.

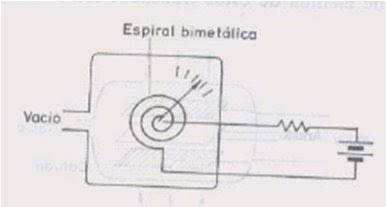

Transductor bi-metálico Utiliza una espiral bimetalica calentada por una fuente de tensión estabilizada. Cualquier cambio en la presión produce una deflexión de la espiral, que a su vez esta acoplada a un índice que señala la escala el vacío.












Transductor de Ionización Se basan en la formación de los iones que se producen en las colisiones que existan entre moléculas y electrones. La velocidad de formación de estos iones, es decir la corriente iónica, varia directamente con la presión.
  • Transductor de filamento caliente
  • Transductor de catado frío
Transductor de filamento caliente Consiste en un tubo electrónico con un filamento de tungsteno por una rejilla en forma de bobina, la cual a su vez esta envuelta por una placa colectora. La emisión de iones es proporcional a la presión del gas dentro del tubo.
Transductor de catado frío Se basa en le principio de la medida de una corriente iónica producida por una descarga de alta tensión. Los electrones desprendidos del cátodo toman un movimiento en espiral al irse moviendo a través de un campo magnético en su camino hacia el ánodo
